స్టెయిన్‌లెస్ స్టీల్ DIN 471 ఎక్స్‌టర్నల్ సర్క్లిప్

Wanluo ఫ్యాక్టరీ హై క్వాలిటీ స్టెయిన్‌లెస్ స్టీల్ DIN 471 ఎక్స్‌టర్నల్ సర్క్లిప్ ఖచ్చితంగా జర్మన్ DIN ఇండస్ట్రియల్ స్టాండర్డ్స్‌కు అనుగుణంగా తయారు చేయబడుతుంది, ఇవి షాఫ్ట్ ఫిక్సింగ్ కోసం ప్రత్యేకంగా రూపొందించబడిన ఖచ్చితమైన సాగే రిటైనింగ్ ఫాస్టెనర్‌లకు చెందినవి.

విచారణ పంపండి

Product Description

ప్రెజర్ బేరింగ్ మరియు యాంటీ-లూజనింగ్ కోసం ఉపయోగించే వాషర్‌ల మాదిరిగా కాకుండా, స్టెయిన్‌లెస్ స్టీల్ DIN 471 ఎక్స్‌టర్నల్ సర్క్లిప్ ఓపెన్ సాగే రింగ్ నిర్మాణాన్ని కలిగి ఉంటుంది, ఇది ప్రత్యేకంగా తిరిగే మరియు స్థిర షాఫ్ట్‌ల బయటి వృత్తాకార గాడికి వర్తించబడుతుంది. ఖచ్చితమైన సాగే సంకోచం మరియు రీసెట్ పనితీరుతో, ఇది అక్షసంబంధ పరిమితిని గ్రహించడానికి షాఫ్ట్ గాడిలోకి త్వరగా ఇన్‌స్టాల్ చేయబడుతుంది, బేరింగ్‌లు, గేర్లు, స్లీవ్‌లు మరియు ఇతర షాఫ్ట్ భాగాలను అక్షసంబంధమైన స్లైడింగ్ మరియు మెకానికల్ ఆపరేషన్ సమయంలో పడిపోకుండా సమర్థవంతంగా నివారిస్తుంది. ఇది మెకానికల్ ట్రాన్స్‌మిషన్ అసెంబ్లీకి అవసరమైన స్టాండర్డ్ ఫాస్టెనర్, ఇది సులభమైన ఇన్‌స్టాలేషన్, అధిక బిగింపు ఖచ్చితత్వం మరియు దీర్ఘ-కాల స్థిరమైన పరిమితి ప్రభావాన్ని కలిగి ఉంటుంది.

కోర్ కాంపోనెంట్ డిజైన్ & స్టాండర్డ్ ప్రాసెసింగ్ టెక్నిక్

DIN 471 ఎక్స్‌టర్నల్ షాఫ్ట్ సర్‌క్లిప్‌లు అధిక-నాణ్యత గల స్ప్రింగ్ స్టీల్ మరియు స్టెయిన్‌లెస్ స్టీల్ ముడి పదార్థాలను అవలంబిస్తాయి, ఇవి సమగ్రమైన ఖచ్చితత్వ స్టాంపింగ్, ఇంటిగ్రల్ క్వెన్చింగ్ మరియు టెంపరింగ్ హీట్ ట్రీట్‌మెంట్ మరియు ఎడ్జ్ ఫినిషింగ్ ద్వారా ప్రాసెస్ చేయబడతాయి. స్టాండర్డ్ ఓపెన్ గ్యాప్ మరియు రిజర్వ్ చేయబడిన ఇన్‌స్టాలేషన్ రంధ్రాలు వేగవంతమైన అసెంబ్లీ మరియు వేరుచేయడం కోసం ప్రొఫెషనల్ సర్‌క్లిప్ శ్రావణాలకు సరిగ్గా సరిపోతాయి. లోపలి వ్యాసం మరియు రేడియన్‌లు ప్రామాణిక షాఫ్ట్ గ్రూవ్‌లతో గట్టి బిగింపు ఫిట్‌ని నిర్ధారించడానికి, వదులుగా ఉండే బిగింపు లేదా అధిక బిగింపు విచలనం లేకుండా ఖచ్చితంగా క్రమాంకనం చేయబడతాయి. మొత్తం రింగ్ బాడీ ఏకరీతి మందం మరియు అద్భుతమైన సాగే మొండితనాన్ని కలిగి ఉంటుంది, స్థిరమైన సంకోచం మరియు రీసెట్ పనితీరును కలిగి ఉంటుంది, పదేపదే వేరుచేయడం మరియు దీర్ఘకాలిక వైబ్రేషన్ ఆపరేషన్ తర్వాత సాగే అలసట, శాశ్వత వైకల్యం లేదా ఫ్రాక్చర్‌ను ఉత్పత్తి చేయడం సులభం కాదు. స్మూత్ బర్-ఫ్రీ ఔటర్ ఎడ్జ్ స్క్రాచింగ్ మ్యాచింగ్ పార్ట్‌లను నివారిస్తుంది మరియు మొత్తం నిర్మాణ బలం పారిశ్రామిక హెవీ-లోడ్ పరిమితి అవసరాలను తీరుస్తుంది.

ఉత్పత్తి పరామితి

పారామీటర్ అంశం	వివరణాత్మక స్పెసిఫికేషన్
ఉత్పత్తి పేరు	DIN 471 ఎక్స్‌టర్నల్ సర్క్లిప్, షాఫ్ట్ రిటైనింగ్ రింగ్, ఎక్స్‌టర్నల్ స్నాప్ రింగ్
ఎగ్జిక్యూటివ్ స్టాండర్డ్	DIN 471, ISO స్టాండర్డ్, GB స్టాండర్డ్, కస్టమ్ నాన్-స్టాండర్డ్ పరిమాణాలు
అందుబాటులో ఉన్న మెటీరియల్	304, 316L స్టెయిన్‌లెస్ స్టీల్, హై-క్వాలిటీ స్ప్రింగ్ స్టీల్, జింక్-ప్లేటెడ్ కార్బన్ స్టీల్
పరిమాణ పరిధి	షాఫ్ట్ వ్యాసం φ3mm-φ100mm పూర్తి ప్రామాణిక పరిమాణాలు, అనుకూల ప్రత్యేక ఎపర్చరు & మందం
నిర్మాణ రకం	బాహ్య ఓపెన్ సాగే రింగ్, డబుల్ ఇన్‌స్టాలేషన్ హోల్ డిజైన్, షాఫ్ట్ గాడి బిగింపు రకం
ప్రాసెసింగ్ టెక్నాలజీ	ప్రెసిషన్ స్టాంపింగ్, హీట్ ట్రీట్మెంట్ పటిష్టత, ఎడ్జ్ డీబరింగ్, సాగే క్రమాంకనం
వర్తించే వస్తువు	ప్రామాణిక భ్రమణ షాఫ్ట్‌లు, గేర్ షాఫ్ట్‌లు, బేరింగ్ షాఫ్ట్‌లు మరియు స్థూపాకార షాఫ్ట్ భాగాలు
ఉపరితల చికిత్స	పిక్లింగ్ & పాసివేషన్ / జింక్-ప్లేటెడ్ / బ్లాక్ ఆక్సైడ్, యాంటీ రస్ట్ & యాంటీ తుప్పు
మెకానికల్ లక్షణాలు	బలమైన సాగే దృఢత్వం, యాంటీ ఫెటీగ్, యాంటీ-డ్రాప్ పరిమితి, స్థిరమైన బిగింపు శక్తి
ప్యాకేజింగ్ పద్ధతి	తేమ ప్రూఫ్ ఇన్నర్ బ్యాగ్ + ఎగుమతి కార్టన్, బల్క్ ఆర్డర్‌ల కోసం ప్యాలెట్ ప్యాకింగ్
సరఫరా సేవ	స్పాట్ బల్క్ సప్లై, నాన్-స్టాండర్డ్ కస్టమైజేషన్, మిక్స్‌డ్ ఫాస్టెనర్ వన్-స్టాప్ ప్రొక్యూర్‌మెంట్

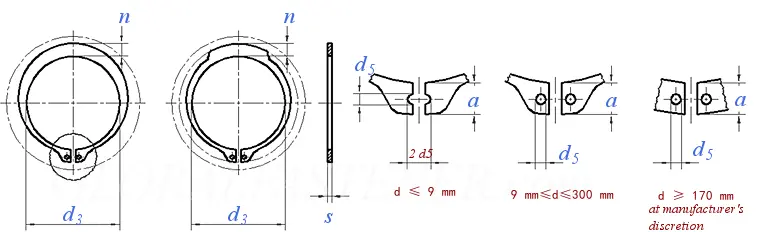

Stainless Steel Din 471 External Circlip

నామమాత్రపు వ్యాసం d		3	4	5	6	7	8	9	10	11	12	13	14	15	16	17
s	గరిష్టంగా	0.4	0.4	0.6	0.7	0.8	0.8	1	1	1	1	1	1	1	1	1
s	నిమి	0.35	0.35	0.55	0.65	0.75	0.75	0.94	0.94	0.94	0.94	0.94	0.94	0.94	0.94	0.94
d₃	గరిష్టంగా	2.74	3.74	4.74	5.64	6.56	7.46	8.46	9.4	10.3	11.1	12	13	13.9	14.8	15.8
d₃	నిమి	2.55	3.55	4.55	5.45	6.32	7.22	8.22	8.94	9.84	10.64	11.54	12.54	13.44	14.34	15.34
d₅	నిమి	1	1	1	1.2	1.2	1.2	1.2	1.5	1.5	1.7	1.7	1.7	1.7	1.7	1.7
a	గరిష్టంగా	1.9	2.2	2.5	2.7	3.1	3.2	3.3	3.3	3.3	3.3	3.4	3.5	3.6	3.7	3.8
n	≈	0.8	0.9	1.1	1.3	1.4	1.5	1.7	1.8	1.8	1.8	2	2.1	2.2	2.2	2.3
1000 యూనిట్లకు ≈ kg		0.017	0.022	0.066	0.084	0.121	0.158	0.300	0.340	0.410	0.500	0.530	0.640	0.670	0.700	0.820

నామమాత్రపు వ్యాసం d		18	19	20	21	22	24	25	26	28	29	30	32	34	35	36
s	గరిష్టంగా	1.2	1.2	1.2	1.2	1.2	1.2	1.2	1.2	1.5	1.5	1.5	1.5	1.5	1.5	1.75
s	నిమి	1.14	1.14	1.14	1.14	1.14	1.14	1.14	1.14	1.44	1.44	1.44	1.44	1.44	1.44	1.69
d₃	గరిష్టంగా	16.6	17.6	18.63	19.63	20.63	22.41	23.41	24.41	26.11	27.11	28.11	29.81	31.75	32.45	33.45
d₃	నిమి	16.14	17.14	18.08	19.08	20.08	21.78	22.78	23.78	25.48	26.48	27.48	29.18	31	31.7	32.7
d₅	నిమి	2	2	2	2	2	2	2	2	2	2	2	2	2.5	2.5	2.5
a	గరిష్టంగా	3.9	3.9	4	4.1	4.2	4.4	4.4	4.5	4.7	4.8	5	5.2	5.4	5.6	5.6
n	≈	2.4	2.5	2.6	2.7	2.8	3	3	3.1	3.2	3.4	3.5	3.6	3.8	3.9	4
1000 యూనిట్లకు ≈ kg		1.11	1.22	1.30	1.42	1.50	1.77	1.90	1.96	2.92	3.2	3.31	3.54	3.8	4.00	5.00

నామమాత్రపు వ్యాసం d		38	40	42	45	48	50	52	55	56	58	60	62	63	65	68
s	గరిష్టంగా	1.75	1.75	1.75	1.75	1.75	2	2	2	2	2	2	2	2	2.5	2.5
s	నిమి	1.69	1.69	1.69	1.69	1.69	1.93	1.93	1.93	1.93	1.93	1.93	1.93	1.93	2.43	2.43
d₃	గరిష్టంగా	35.45	36.89	38.89	41.89	44.89	46.19	48.19	51.26	52.26	54.26	56.26	58.26	59.26	61.26	63.96
d₃	నిమి	34.7	35.6	37.6	40.6	43.6	44.9	46.9	49.7	50.7	52.7	54.7	56.7	57.7	59.7	62.4
d₅	నిమి	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5	3	3
a	గరిష్టంగా	5.8	6	6.5	6.7	6.9	6.9	7	7.2	7.3	7.3	7.4	7.5	7.6	7.8	8
n	≈	4.2	4.4	4.5	4.7	5	5.1	5.2	5.4	5.5	5.6	5.8	6	6.2	6.3	6.5
1000 యూనిట్లకు ≈ kg		5.62	6.03	6.50	7.50	7.90	10.2	11.1	11.4	11.8	12.6	12.9	14.3	15.9	18.2	21.8

నామమాత్రపు వ్యాసం d		70	72	75	78	80	82	85	88	90	95	100	105	110	115	120
s	గరిష్టంగా	2.5	2.5	2.5	2.5	2.5	2.5	3	3	3	3	3	4	4	4	4
s	నిమి	2.43	2.43	2.43	2.43	2.43	2.43	2.92	2.92	2.92	2.92	2.92	3.9	3.9	3.9	3.9
d₃	గరిష్టంగా	65.96	67.96	70.96	73.96	74.96	76.96	79.96	83.04	85.04	90.04	95.04	98.54	103.54	108.54	113.54
d₃	నిమి	64.4	66.4	69.4	72.4	73.4	75.4	78.4	81.2	83.2	88.2	93.2	96.7	101.7	106.7	111.7
d₅	నిమి	3	3	3	3	3	3	3.5	3.5	3.5	3.5	3.5	3.5	3.5	3.5	3.5
a	గరిష్టంగా	8.1	8.2	8.4	8.6	8.6	8.7	8.7	8.8	8.8	9.4	9.6	9.9	10.1	10.6	11
n	≈	6.6	6.8	7	7.3	7.4	7.6	7.8	8	8.2	8.6	9	9.3	9.6	9.8	10.2
1000 యూనిట్లకు ≈ kg		22.0	22.5	24.6	26.2	27.3	31.2	36.4	41.2	44.5	49	53.7	80	82	84	86

అద్భుతమైన ఉత్పత్తి ప్రయోజనాలు & యూనివర్సల్ వర్కింగ్ కండిషన్ అడాప్టేషన్

1. ప్రొఫెషనల్ ఎక్స్‌టర్నల్ షాఫ్ట్ బిగింపు డిజైన్ ప్రామాణిక షాఫ్ట్ గ్రూవ్‌లకు సరిగ్గా సరిపోతుంది, ఏకరీతి మరియు స్థిరమైన సాగే బిగింపు శక్తిని అందిస్తుంది, షాఫ్ట్ భాగాల యొక్క అక్షసంబంధ స్థానభ్రంశంను సమర్థవంతంగా పరిమితం చేస్తుంది మరియు పరికరాల కంపనం మరియు భ్రమణం వల్ల భాగాలు పడిపోయే సమస్యను పరిష్కరిస్తుంది.

2. హై-ప్రెసిషన్ ఇంటిగ్రల్ హీట్ ట్రీట్‌మెంట్ ప్రాసెస్ అద్భుతమైన సాగే రికవరీ మరియు యాంటీ ఫెటీగ్ పనితీరుతో సర్‌క్లిప్‌ను అందిస్తుంది. ఇది పునరావృతమయ్యే విస్తరణ మరియు సంకోచం తర్వాత స్థిరమైన స్థితిస్థాపకతను నిర్వహిస్తుంది, దీర్ఘకాలిక హై-స్పీడ్ ఆపరేషన్ సమయంలో సడలింపు లేదా వైఫల్యం ఉండదు.

3. రిజర్వ్ చేయబడిన డబుల్ ఇన్‌స్టాలేషన్ రంధ్రాలు ప్రత్యేక సర్క్లిప్ శ్రావణాలతో సహకరిస్తాయి, వేగవంతమైన అసెంబ్లీ మరియు వేరుచేయడం గ్రహించడం, బ్యాచ్ పారిశ్రామిక అసెంబ్లీకి అనువైన పరికరాల నిర్వహణ మరియు భాగాల భర్తీ సామర్థ్యాన్ని బాగా మెరుగుపరుస్తాయి.

4. బర్-ఫ్రీ స్మూత్ ఫినిషింగ్ సంస్థాపన మరియు ఆపరేషన్ సమయంలో స్క్రాచ్ మరియు రాపిడి నుండి షాఫ్ట్‌లను మరియు సరిపోలే భాగాలను రక్షిస్తుంది, ట్రాన్స్‌మిషన్ భాగాల అసెంబ్లీ ఖచ్చితత్వం మరియు సేవా జీవితాన్ని నిర్ధారిస్తుంది.

5. మెకానికల్ పరికరాలు, ఆటోమోటివ్ భాగాలు, ఎలక్ట్రికల్ ఉపకరణాలు, హైడ్రాలిక్ న్యూమాటిక్ భాగాలు మరియు ఆటోమేటెడ్ ట్రాన్స్‌మిషన్ సిస్టమ్‌లలో విస్తృతంగా ఉపయోగించే వివిధ పని వాతావరణాలకు బహుళ మెటీరియల్ మరియు ఉపరితల చికిత్స ఎంపికలు అనుగుణంగా ఉంటాయి.

Stainless Steel Din 471 External Circlip

తరచుగా అడిగే ప్రశ్నలు

Q1: స్టెయిన్‌లెస్ స్టీల్ DIN 471 ఎక్స్‌టర్నల్ సర్క్లిప్ దేనికి ఉపయోగించబడుతుంది?

A1: DIN 471 అనేది షాఫ్ట్‌ల కోసం ఒక బాహ్య వలయం, ప్రధానంగా బేరింగ్‌లు, గేర్లు, షాఫ్ట్ స్లీవ్‌లు మరియు ఇతర భాగాలను పరిష్కరించడానికి మెకానికల్ షాఫ్ట్‌ల బయటి గాడిపై వ్యవస్థాపించబడింది, అక్షసంబంధ స్లైడింగ్ మరియు పడిపోవడాన్ని నిరోధించడం, షాఫ్ట్ భాగాలను తిరిగే ఖచ్చితమైన పరిమితిని గ్రహించడం.

Q2: DIN 471 (షాఫ్ట్) మరియు DIN 472 (రంధ్రం) సర్క్లిప్‌ల మధ్య తేడా ఏమిటి?

A2: DIN 471 అనేది షాఫ్ట్ ఇన్‌స్టాలేషన్ కోసం బాహ్య వలయం, షాఫ్ట్ యొక్క బయటి వృత్తాన్ని బిగించడం; DIN 472 అనేది రంధ్రం యొక్క అంతర్గత గోడను బిగించి, రంధ్రం ఇన్‌స్టాలేషన్ కోసం అంతర్గత సర్క్లిప్. రెండు నిర్మాణాలు విరుద్ధంగా ఉంటాయి మరియు పరస్పరం మార్చుకోలేవు.

Q3: దీర్ఘకాల వినియోగం తర్వాత సర్క్లిప్ స్థితిస్థాపకతను కోల్పోతుందా?

A3: మా DIN 471 సర్క్లిప్‌లు స్థిరమైన సాగే పనితీరు మరియు బలమైన అలసట నిరోధక సామర్థ్యంతో కఠినమైన క్వెన్చింగ్ మరియు టెంపరింగ్ చికిత్సను అవలంబిస్తాయి. ప్రామాణిక పని పరిస్థితులలో, ఇది వదులుగా లేదా చెల్లదు, దీర్ఘకాలిక పరిమితి స్థిరత్వాన్ని నిర్ధారిస్తుంది.

Q4: సంస్థాపనకు వృత్తిపరమైన సాధనాలు అవసరమా?

A4: అవును. కృత్రిమ వైకల్యం మరియు పగుళ్లను నివారించడానికి విస్తరణ ఇన్‌స్టాలేషన్ కోసం సరిపోలే సర్క్లిప్ శ్రావణాలను ఉపయోగించమని సిఫార్సు చేయబడింది, ఇన్‌స్టాలేషన్ తర్వాత గట్టి ఫిట్ మరియు స్థిరమైన పరిమితి ప్రభావాన్ని నిర్ధారిస్తుంది.

Q5: మీరు ప్రామాణికం కాని సర్‌క్లిప్‌లను అనుకూలీకరించగలరా?

A5: అవును. ప్రత్యేక మెకానికల్ షాఫ్ట్ భాగాల పరిమితి అవసరాలను తీర్చడానికి ప్రత్యేక బాహ్య వ్యాసం, మందం, గాడి పరిమాణం మరియు అధిక తుప్పు-నిరోధక ఉపరితల చికిత్సను అనుకూలీకరించడానికి మేము మద్దతు ఇస్తున్నాము.
